ЦЭ6827М1 где клеммы X1 и X2?

phants
Сообщения: 1
Зарегистрирован: Пн авг 20, 2018 1:52 pm

ЦЭ6827М1 где клеммы X1 и X2?

Сообщение phants » Пн авг 20, 2018 1:56 pm

Нужно заменить батарейку, в инструкции написано подать напряжение на клеммы X1 и X2. Но нигде не указано где эти клеммы. И какой из них плюс и какой минус.

Концерн «Энергомера»
Сообщения: 7074
Зарегистрирован: Ср сен 18, 2002 3:51 pm
Контактная информация:

Re: ЦЭ6827М1 где клеммы X1 и X2?

Сообщение Концерн «Энергомера» » Вт авг 28, 2018 9:25 am

Добрый день,

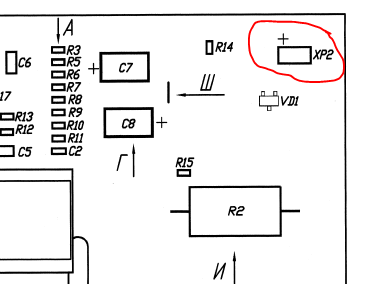

Вверху справа на плате имеется разъем ХР2 , на него и подайте питание (9 - 12) В не менее 10 мА, , плюс на левый контакт, минус на правый . смотрите рис
