Собственное потребление ЦЭ6803В
-
- Сообщения: 14
- Зарегистрирован: Пт мар 10, 2017 1:34 pm
- Откуда: Астрахань
Собственное потребление ЦЭ6803В
День добрый! Такая ситуация: Имеется счетчик ЦЭ6803В. 2010 г.в. При выключенной нагрузке, собственное потребление счетчика по фазам следующее: ф. "А" - 0,008 А, ф. "В" - 0,016 А, ф. "С" - -0,008 А. cos фи в среднем 0,45. Замеры проводились прибором СЕ 601 по-фазно. Вопрос в следующем: - Является ли такой прибор учета электроэнергии исправным или нет? Сколько мА должно быть на собственном потреблении прибора учета?
-
- Сообщения: 8342
- Зарегистрирован: Ср сен 18, 2002 3:51 pm
- Контактная информация:
Re: Собственное потребление ЦЭ6803В
Добрый день!
Согласно руководству по эксплуатации на прибор учета полная потребляемая мощность каждой цепью напряжения не более 9.0 ВА. В вашем случае получилось что максимальное потребление составило 3,52 ВА, таким образом можно говорить что прибор учета исправный.
Согласно руководству по эксплуатации на прибор учета полная потребляемая мощность каждой цепью напряжения не более 9.0 ВА. В вашем случае получилось что максимальное потребление составило 3,52 ВА, таким образом можно говорить что прибор учета исправный.
-
- Сообщения: 14
- Зарегистрирован: Пт мар 10, 2017 1:34 pm
- Откуда: Астрахань
Re: Собственное потребление ЦЭ6803В
Меня интересует почему на 3-й фазе отрицательный ток, а на 2-й фазе ток увеличен вдвое.
-
- Сообщения: 8342
- Зарегистрирован: Ср сен 18, 2002 3:51 pm
- Контактная информация:
Re: Собственное потребление ЦЭ6803В
Добрый день.
У вас скорее всего не подключен или имеется обрыв в нулевом проводе. И второе динамический минимальный ток который мы нормируем для СЕ601 0.1А. Вы намерили 0,016А что меньше примерно в 10 раз минимального допустимого тока.
У вас скорее всего не подключен или имеется обрыв в нулевом проводе. И второе динамический минимальный ток который мы нормируем для СЕ601 0.1А. Вы намерили 0,016А что меньше примерно в 10 раз минимального допустимого тока.
-
- Сообщения: 14
- Зарегистрирован: Пт мар 10, 2017 1:34 pm
- Откуда: Астрахань
Re: Собственное потребление ЦЭ6803В
Обрыва "0" нет. Нагрузка была на счетчике на одной фазе постоянно. Остальные фазы не были задействованы ( не подключена нагрузка, приходящее напряжение присутствует). Счетчик используется по факту как однофазный. Может ли это быть причиной, что счетчик не будет работать в классе точности (нагрузка только по одной фазе)? Сколько будет погрешность у трехфазного счетчика при нагрузке только на одной фазе?
Т.е. получается, что СЕ-601 нельзя замерить токи собственного потребления на счетчиках? Замеры токов собственного потребления счетчиков при помощи ПАРМА-ВАФ, СЕ-601, токоизмерительные клещи - СЕ-601 показал более точные результаты по токам. Какова погрешность СЕ-601 и СЕ-602 при токах меньше номинального?
Если можно вышлете токи собственного потребления на Ваши приборы учета электроэнергии на почтовый ящик. Это нужно, чтобы определять, есть ли в Ваших приборах учета устройства (платы, схемы, герконы и т.д.) не предусмотренные схемой завода-изготовителя.
С уважением Евгений.
Т.е. получается, что СЕ-601 нельзя замерить токи собственного потребления на счетчиках? Замеры токов собственного потребления счетчиков при помощи ПАРМА-ВАФ, СЕ-601, токоизмерительные клещи - СЕ-601 показал более точные результаты по токам. Какова погрешность СЕ-601 и СЕ-602 при токах меньше номинального?
Если можно вышлете токи собственного потребления на Ваши приборы учета электроэнергии на почтовый ящик. Это нужно, чтобы определять, есть ли в Ваших приборах учета устройства (платы, схемы, герконы и т.д.) не предусмотренные схемой завода-изготовителя.
С уважением Евгений.
-
- Сообщения: 8342
- Зарегистрирован: Ср сен 18, 2002 3:51 pm
- Контактная информация:
Re: Собственное потребление ЦЭ6803В
Добрый день!

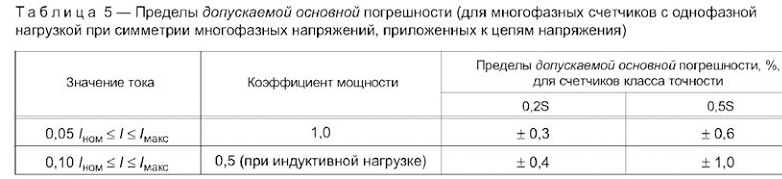

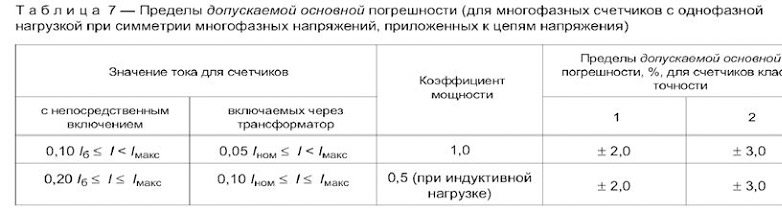

При подводе к трехфазному счетчику всех фаз напряжения и отборе тока только по одной фазе счетчик ведет учет энергии в соответствии с ГОСТР 52322—2005, ГОСТР 52323—2005 для классов точности счетчиков

Но счетчики Концерна Энергомера при таком режиме не имеют дополнительной погрешности.
Токи потребления простых счетчиков ( СЕ101, ЦЭ6803) , в которых применена конденсаторная схема блока питания по каждой фазе 32 мА + 5% при напряжении 220 В.
В счетчиках многотарифных, в которых применены трансформаторные блоки питания или блоки питания с преобразованием, токи потребления во многом зависят от вида дополнительных узлов связи, установленных в счетчик.
При подводе к трехфазному счетчику всех фаз напряжения и отборе тока только по одной фазе счетчик ведет учет энергии в соответствии с ГОСТР 52322—2005, ГОСТР 52323—2005 для классов точности счетчиков


Но счетчики Концерна Энергомера при таком режиме не имеют дополнительной погрешности.
Токи потребления простых счетчиков ( СЕ101, ЦЭ6803) , в которых применена конденсаторная схема блока питания по каждой фазе 32 мА + 5% при напряжении 220 В.
В счетчиках многотарифных, в которых применены трансформаторные блоки питания или блоки питания с преобразованием, токи потребления во многом зависят от вида дополнительных узлов связи, установленных в счетчик.
-
- Сообщения: 14
- Зарегистрирован: Пт мар 10, 2017 1:34 pm
- Откуда: Астрахань
Re: Собственное потребление ЦЭ6803В
Благодарю за ответ.
С уважением Евгений.
С уважением Евгений.
