CE 301 145 JAZ: Нет связи по RS485

stayer
Сообщения: 3
Зарегистрирован: Пн сен 17, 2018 11:48 am

CE 301 145 JAZ: Нет связи по RS485

Сообщение stayer » Пн сен 17, 2018 12:25 pm

Имеется сетчик CE 301 145 JAZ. К нему идет витая пара длиной 30 метров. Далее счетчик подключен через преобразователь USB->RS485 http://ali.onl/168R
На контакты 15, 14 подаю 15 - GND, 14 - 11.5 вольт DC. 12 - шина A, 13 шина B
В програме AdminTools устанавливаю всё как в инструкции:
COM порт: 9600 чет, 7, 1
Протокол ГОСТ IEC 61107-2011: 2500, 3, 20
Поле "Идентификатор устройства" оставляю пустым (Руководство по эксплуатации стр. 99), пароль 777777 (как в формуляре)
Авторизация заканчивается "нет ответа от устройсвта"
Подключил осциллограф к A и B. На A отправляется 2F 3F 21 0D 0A. Обратно на B ничего. Т.е. нет ответа.
Обрывов на кабеле нет (прозвонил тестером), напряжение на счетчике есть (проверял лампочкой на 12 вольт). Потребляемый ток на счетчике при этом нулевой (т.е. как-будто внутренняя схема не потребляет ничего).
Проверил на коротком кабеле 40 см. длиной. Всё-равно нет ответа.

У меня закончились версии, что я делаю не так.

Михаил_С
Сообщения: 103
Зарегистрирован: Ср май 25, 2011 4:26 pm

Re: CE 301 145 JAZ: Нет связи по RS485

Сообщение Михаил_С » Пн сен 17, 2018 1:52 pm

Сталкивался с таким преобразователем. Ненадежный.
Проверьте на другом преобразователе.

stayer
Сообщения: 3
Зарегистрирован: Пн сен 17, 2018 11:48 am

Re: CE 301 145 JAZ: Нет связи по RS485

Сообщение stayer » Пн сен 17, 2018 2:43 pm

Осциллограф и логический анализатор "видят" правильный сигнал по шине А от преобразователя, а приема по шине B нет - ровный ноль. Не вижу причин считать, что преобразователь работает некорректно.

Концерн «Энергомера»
Сообщения: 7181
Зарегистрирован: Ср сен 18, 2002 3:51 pm
Контактная информация:

Re: CE 301 145 JAZ: Нет связи по RS485

Сообщение Концерн «Энергомера» » Пн сен 24, 2018 10:52 am

Добрый день,
На счетчик должно быть подано напряжение хотя бы по одной фазе , со счетчиками СЕ301 можно связываться с пустым паролем и пустым идентификатором

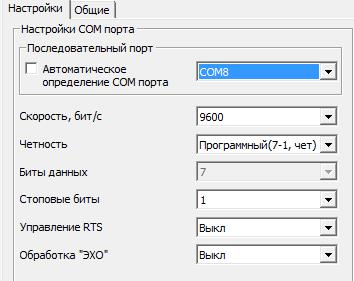

Проверьте правильность подключения источника питания , Если от источника питания нет отбора тока это возможно когда попутан плюс с минусом , на входе блока питания счетчика стоит защитный диод. Попробуйте установить настройки порта согласно рис
Проверьте правильность выставления компорта . к которому подключен Ваш адаптер ,
Проверьте на табло счетчика , во время связи в левом верхнем углу должен мигать символ батарейки , это говорит о том что до счетчика доходит информация ,
Если связи нет поменяйте местами подключения шин А и В , на шине А должен присутствовать положительный потенциал относительно В.
Проверьте скорости установленные в счетчике.
Если не получится связаться позвоните нам по телефону.

stayer
Сообщения: 3
Зарегистрирован: Пн сен 17, 2018 11:48 am

Re: CE 301 145 JAZ: Нет связи по RS485

Сообщение stayer » Пн окт 01, 2018 10:55 am

Проверил.
Подключение правильное. Потребляемый ток 2.5 mA. В предыдущий раз не заметил, т.к. ожидал тока около 100 mA и использовал более грубую шкалу на мультиметре. Плюс и минус не перепутаны. На шине "А" 4.5 в, на шине "B" 0.27 В. Значок батарейки на счетчике не мигает и не горит во время попытки соединения. Настройки скорости в счётчике (page 7): r 0 5 5 5.
Соединение по COM порту проходит успешно. Порт настроен на 9600 чет, 7, 1.
Дешевый китайский логический анализатор на выходе USB->rs485 преобразователя ловит: 2F 3F 21 0D 0A. Ответа от счетчика нет даже на коротком проводе (около 30 см).
Может такое быть, что интерфейс rs485 отключён программно в настройках ?

Как вам можно позвонить ? Через горячую линию ?

Концерн «Энергомера»
Сообщения: 7181
Зарегистрирован: Ср сен 18, 2002 3:51 pm
Контактная информация:

Re: CE 301 145 JAZ: Нет связи по RS485

Сообщение Концерн «Энергомера» » Вт окт 02, 2018 10:37 am

Добрый день.
Прошу уточнить в каком корпусе ваш прибор (для корпуса R требуется внешнее питание для RS 485), ваш преобразователь поддерживает формат данных 7 – чет – 1 (попробуйте связаться со счетчиком используя другой преобразователь, к примеру сапфир ссылка ). Связатся с нами можно по горячей линии 8-800-200-75-27.
