ЦУ6804 Err11 – перегрузка по цепям напряжения

[radionub]

Объясните пожалуйста что означает Err11 на установке ЦУ6804. Потребление счетчиком слишком большого тока? Счетчик ПСЧ-4ТМ.05МК, на установке метролог включает по НАПРЯЖЕНИЮ фазу А - нормально, фазу B - нормально, фазу С - нормально, фазы АB - нормально, фазы АС - нормально, фазы ВС - вышибает с ошибкой Err11. До проверки по току не доходит.

[Концерн «Энергомера»]

Добрый день!

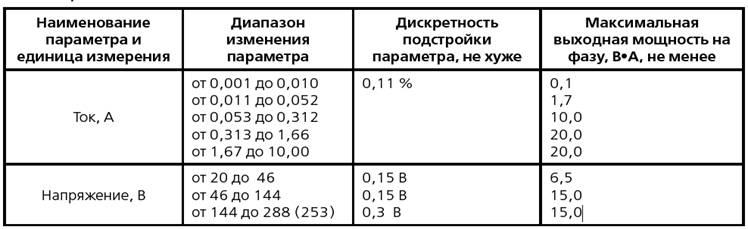

Err11 – перегрузка по цепям напряжения; то есть Вы превысили по цепям напряжения предельно допустимую мощность :

Вы не написали в каком режиме Вы работаете на установке, скорей всего у Вас замыкание между фазами В и С , мой совет , отсоедините все внешние провода с обратной стороны установки от клемм Напряжение и токи
Установите перемычки между токовыми клеммами и проверьте работоспособность установки ЦУ6804 , если установка работает нормально , то у Вас проблемы в отходящих проводах , если индицирует ошибки , то установка неисправна .

[radionub]

Сегодня попытались поверить на стенде ЦУ6802, по напряжениям прошло, а на включение тока (со слов метролога) дальше программа не отрабатывает.
Счетчик (напомню ПСЧ-4ТМ.05МК) потребляет около 2Вт. Сам проверял подключив от щитка освещения таким образом: фазы на входные токовые клеммы и закоротив выходные токовые и напряженческие, получилось что счетчик как бы считает собственное потребление. Отдельно подключал фазы В и С, все нормально, счетчик видит собственное потребление(мощность) и показывает около 1.8Вт как с нулем так и без нуля. Почему ЦУшки отказываются поверять, для меня так и отсталось загадкой. Метролог советует обратиться в НЗИФ, но что то подсказывает мне их ответ - "отправляйте счетчик в ремонт".
Через ЦУ6804 проходит не один счетчик в день, по этому показав на ваше предложение его проверить, метролог покачал головой "нет"

Пришло в голову, может ЦУ6804 реагировать на неравномерность нагрузки пофазно, по фазе В раза в три меньше ток потребления чем по А и С

[Модератор]

Добрый день!
Как следует из Вашего письма установка ЦУ6804 с другими счетчиками функционирует нормально, предлагаю с данным вопросом обратиться к производителю счетчиков ПСЧ-4ТМ.05МК
Нижегородское научно-производственное объединение имени Фрунзе.
