ОИН 1

Владлен
Сообщения: 2
Зарегистрирован: Пт мар 10, 2017 4:31 pm

ОИН 1

Сообщение Владлен » Ср май 06, 2020 10:13 pm

Прочитал инструкцию по ОИН 1. Так и не понял, в какой ступени защиты он может устанавливаться. И нельзя ли привести нормальную схему его включения? Та что описана в паспорте не очень-то понятна. Судя по описанию, если ограничитель подключён к автоматическому выключателю, питающем нагрузку, то при неисправности ограничителя будет происходить отключение автомата и соответственно отключение всей нагрузки?

Концерн «Энергомера»
Сообщения: 8160
Зарегистрирован: Ср сен 18, 2002 3:51 pm
Контактная информация:

Re: ОИН 1

Сообщение Концерн «Энергомера» » Ср май 13, 2020 5:59 pm

Добрый день!

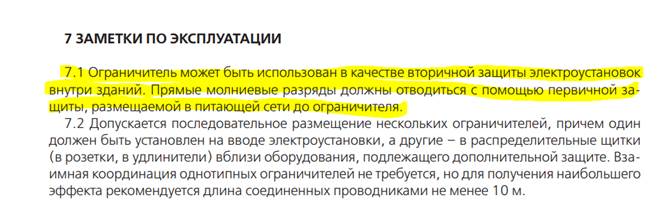

По месту установки в паспорте есть указание о том, что ОИН используется в качестве вторичной защиты, в разделе:
По поводу установки ОИН после выключателя нагрузки – Вы правы, «при неисправности ограничителя будет происходить отключение автомата и соответственно отключение всей нагрузки».

Схемы подключения ОИН1 можно посмотреть в Интернете или в паспортах на щитовое оборудование на нашем сайте, например, в паспорте на Устройство вводное трехфазное УВН2 на рис. Б.1 для однофазной цепи и на рис. Б.2 - для трехфазной цепи: http://www.energomera.ru/documentations/uvn_p.pdf
