АВРП-2Т

Сообщение vvall-e » Пт авг 05, 2016 5:26 pm

Добрый день. Подскажите, пожалуйста, где физически находится находится Х3 колодка соединительная Х3 «ДИСТ. УПР.», предназначенная для подключения цепей телемеханики для дистанционного управления устройством АВРП.
Написано, что в правой части устройства, но где конкретно. Изображение Спасибо.

Концерн «Энергомера»
Сообщения: 7196
Зарегистрирован: Ср сен 18, 2002 3:51 pm
Контактная информация:

Re: АВРП-2Т

Сообщение Концерн «Энергомера» » Пн авг 08, 2016 12:12 pm

Добрый день.

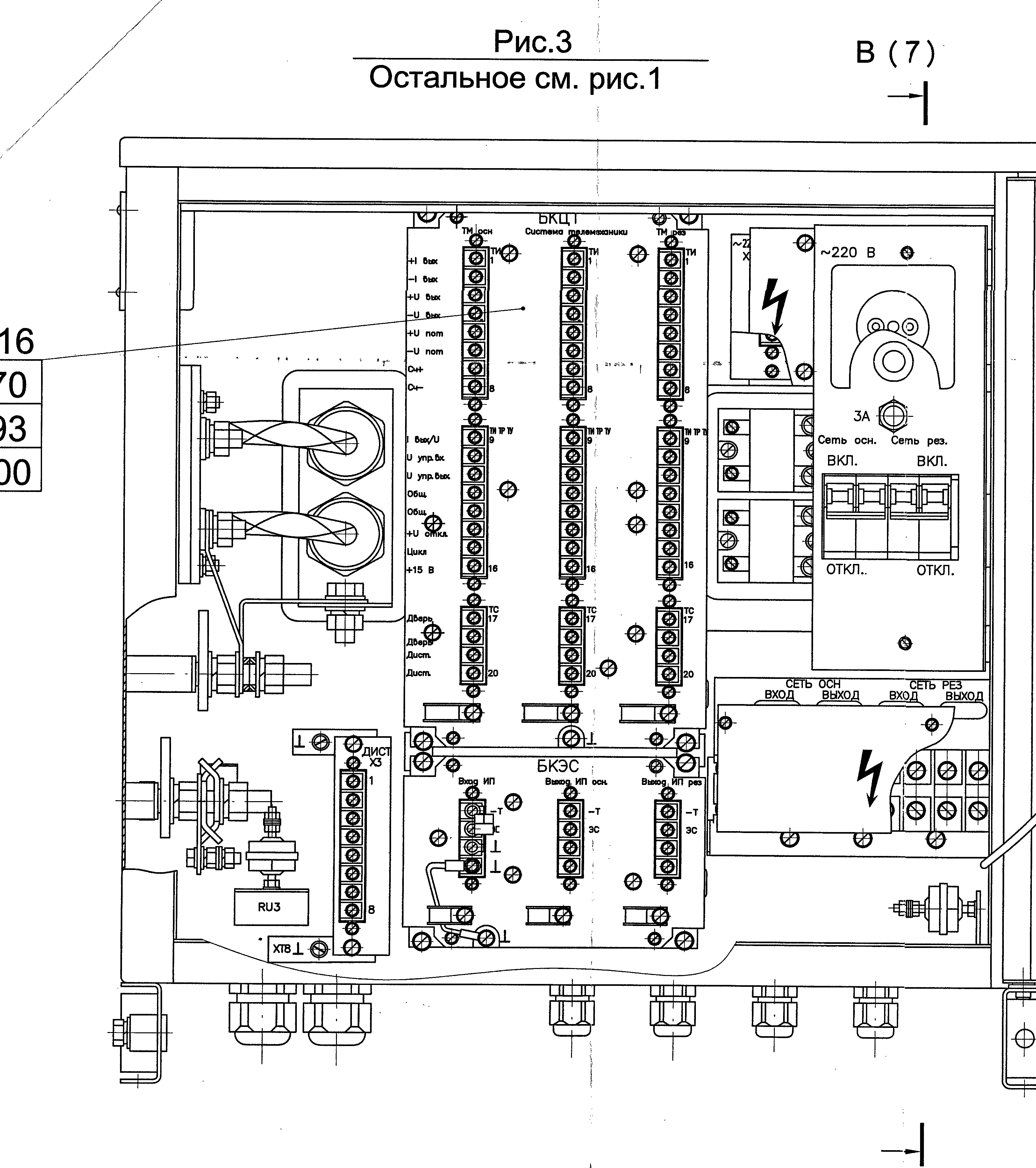

В левой части чертежа возле блока БКЭС расположен клемник Х3 «ДИСТ.» на контакты которого выведены следующие сигналы:
- дист. Установка
- сигнализация включения основного или резервного преобразователя.
Описание сигналов приведены в руководстве по эксплуатации http://www.energomera.ru/documentations/avrp_re_part1.pdf
в п. 2.1.2.5.
Распиновка клемника Х3 приведенена в http://www.energomera.ru/documentations/avrp_re_part2.pdf
