Добрый день!
Сегодня пришлось калибровать измерительный преобразователь реактивной мощности на установке ЦУ6804М.
Столкнулась с проблемой получения метрологических характеристик при обратной "полярности" входного сигнала по току.
Дело в том, что из РЭ на ЦУ6804М непонятно, как задавать необходимые значения тока при cos равном "-1".
Т.е. при COS =1, я задаю U, потом последовательно необходимые значения тока.
А при COS =-1, для каждого значения тока надо задавать каждый раз все три параметра: U, I и COS. Потом СБОРС и все сначала.
Может быть я что-то не поняла в описании, но в п.6.5.2.10 и далее не указано, как перейти к заданию тока.
Порядок работы на ЦУ6804М
-
- Сообщения: 7311
- Зарегистрирован: Ср сен 18, 2002 3:51 pm
- Контактная информация:
Re: Порядок работы на ЦУ6804М
Здравствуйте!
Переход из режима определения погрешности преобразователя к изменению коэффициента мощности осуществляется с помощью кнопки "-". См. п. 6.5.8.4 и п. 6.5.4.5 РЭ.

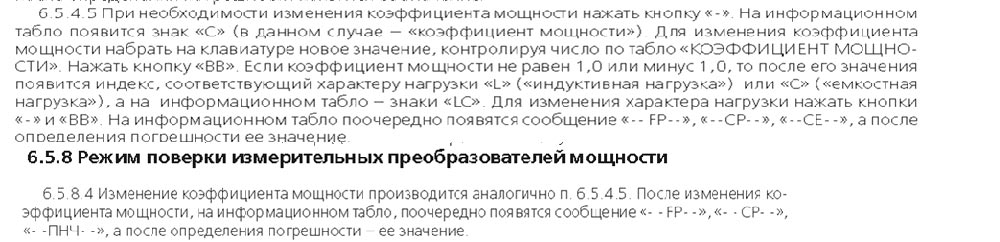

Выкопировки из РЭ см. ниже.

Переход из режима определения погрешности преобразователя к изменению коэффициента мощности осуществляется с помощью кнопки "-". См. п. 6.5.8.4 и п. 6.5.4.5 РЭ.
Выкопировки из РЭ см. ниже.

-
- Сообщения: 1
- Зарегистрирован: Чт авг 30, 2018 11:01 am
Re: Порядок работы на ЦУ6804М
Здравствуйте!
Преобрили у вас установку ЦУ6804М базовый блок,хотели Откалибровать счетчик,который кроме оптического инфрокрасного порта,других интерфейсов не имеет.Посоветуйте чем можно считать Импульсы устоновкой,с оптопорта счетчика?есть ли у вас в продаже устройство,способное обеспечить сопряжение с установкой?
Преобрили у вас установку ЦУ6804М базовый блок,хотели Откалибровать счетчик,который кроме оптического инфрокрасного порта,других интерфейсов не имеет.Посоветуйте чем можно считать Импульсы устоновкой,с оптопорта счетчика?есть ли у вас в продаже устройство,способное обеспечить сопряжение с установкой?
-
- Сообщения: 7311
- Зарегистрирован: Ср сен 18, 2002 3:51 pm
- Контактная информация:
Re: Порядок работы на ЦУ6804М
Добрый день.
Вам необходимо приобрести устройство фотосчитывающее ИНЕС.402238.004. При этом необходимо распаять головку по следующей схеме приведенной во вложении.
Вам необходимо приобрести устройство фотосчитывающее ИНЕС.402238.004. При этом необходимо распаять головку по следующей схеме приведенной во вложении.
